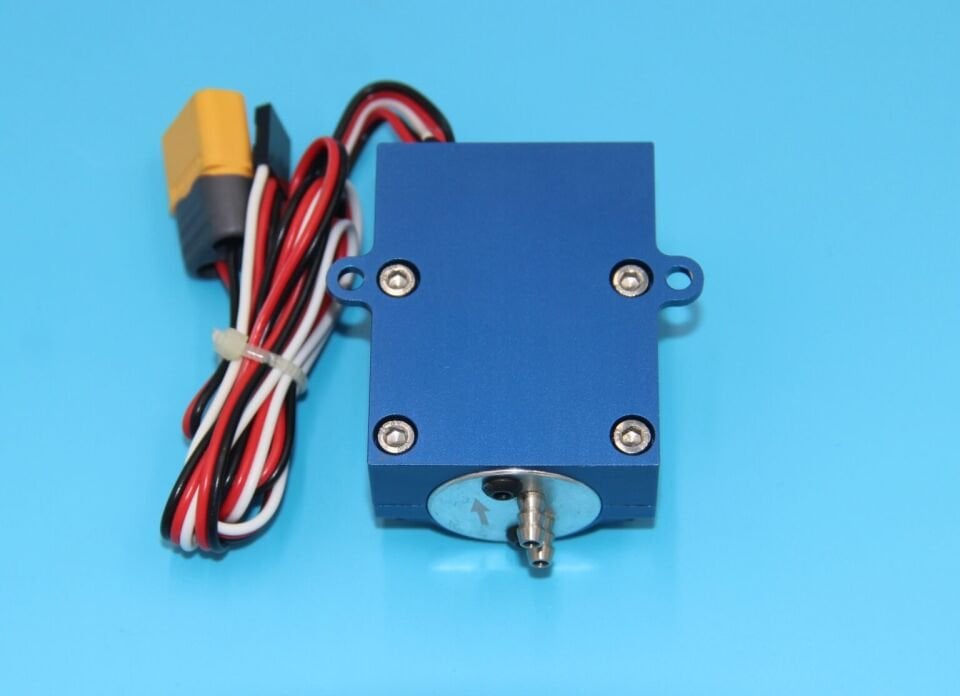

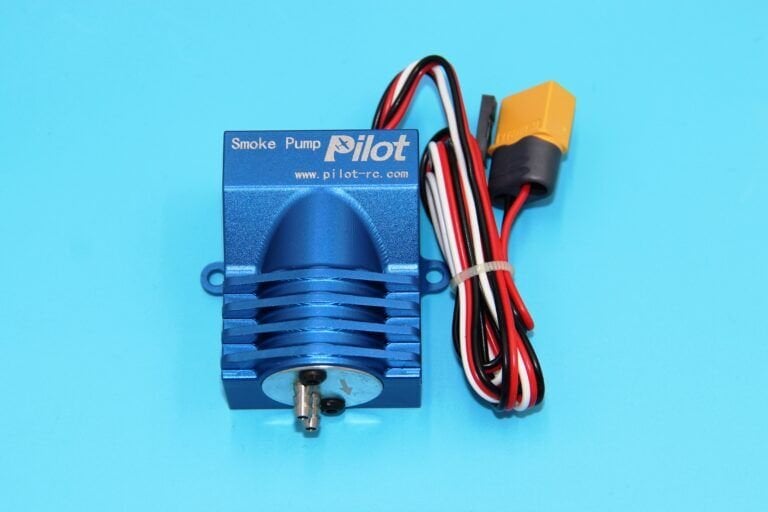

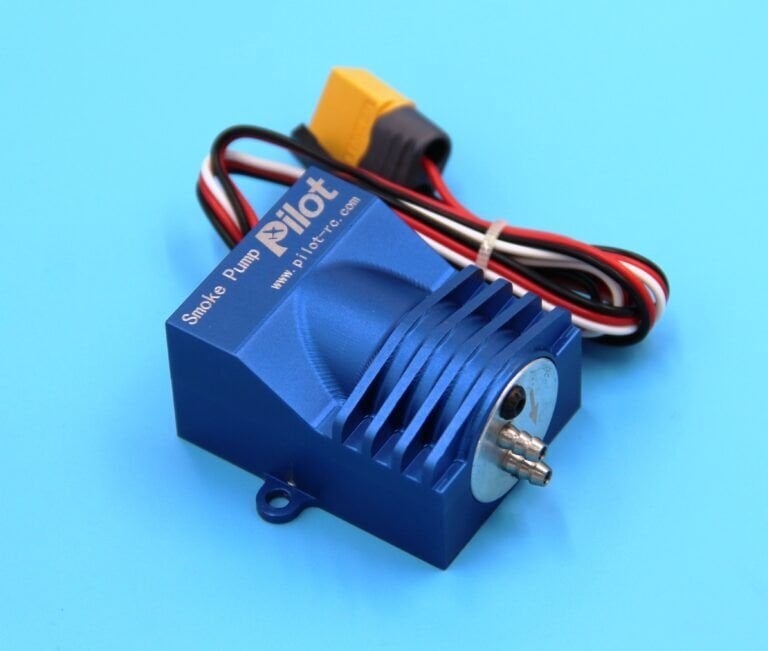

PİLOT RC SMOKE PUMP-SİS MOTORU

NOT: STOKTA Kİ RENK KIRMIZIDIR. SİPARİŞ VERDİĞİNİZDE KIRMIZI RENK GELECEKTİR.

Pilot-RC duman pompası, kurulumu kolay ve ayarlanması daha da kolay olacak şekilde tasarlanmıştır. Aşağıda açıklanan temel adımları izleyin ve kısa sürede yoğun duman üretmeye başlayın!

İster sürekli duman, ister aralıklı duman seçeneklerinden birini tercih edin, her ikisinde de istediğiniz akış hızını ayarlayabilirsiniz; bu nedenle, hangi tasarımı isterseniz isteyin, size uygun bir çözümümüz var.

Kurulum:

Duman pompası sadece iki kabloyla birlikte gelir:

• Futaba sinyal konektörü – Açma/kapama konumunu ve akışı kontrol etmek için kullanacağınız çıkışa alıcınıza veya güç kutunuza bağlayın.
• Güç için XT60 konektörü – 2S lipo pili güç girişine bağlayın (voltaj girişi 6,8v-13,0v). Alıcıdan veya güç kutusundan doğrudan güç çekmek için pozitif ve negatif kabloların her ikisini birleştirmenizi önermiyoruz
  !
• Pompa bağlantı uçlarını duman tankına ve egzoz borularına bağlayın; özellikle pompa üzerinde kazınmış bir okla belirtilen akış yönüne dikkat edin.

Kurmak:

Tüm kurulum, tek bir kanal kullanılarak radyo üzerinden yapılır:

• Radyo sinyali %-100 ile %-30 arasında olduğunda, pompa aralıklı duman akışı ile çalışır. Yüzde ne kadar yüksekse, yakıt akışı o kadar fazla olur.
• Radyo sinyali %-30 ile %30 arası (kanal merkezi) ise pompa KAPALI.
• Radyo sinyali %30 ile %100 arasında arttığında, pompa sürekli duman akışıyla çalışır. Yüzde ne kadar yüksekse, yakıt akışı o kadar fazla olur.

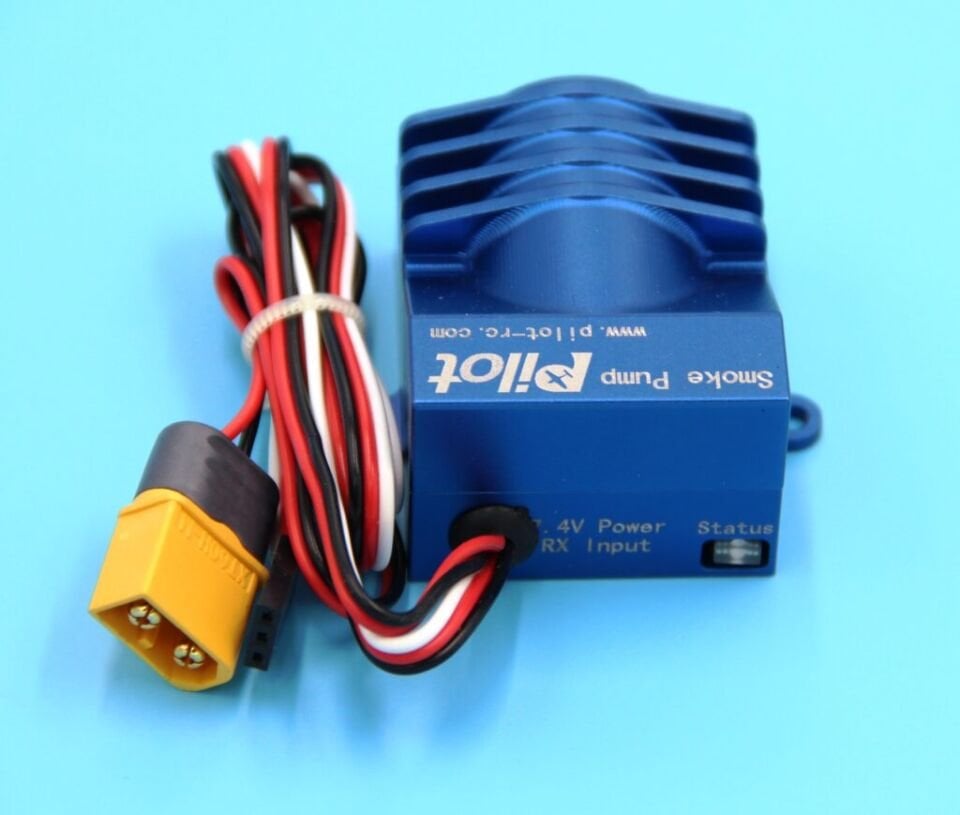

Duman pompasındaki LED ışığını kullanarak da mevcut durumunu okuyabilirsiniz:

• Sabit kırmızı: Güç açık, voltaj yanlış (6,8V'nin altında veya 13,0V'nin üzerinde)
• Yanıp sönen kırmızı: Aşırı akım, lütfen pompanın tıkalı veya sıkışmış olmadığından emin olun.
• Sabit mavi: Radyo sinyali kayboldu
• Yanıp sönen mavi: Pompa çalışıyor, aralıklı akış modunda.
• Sabit yeşil: Güç açık, voltaj doğru (6,8V ile 13,0V arasında).
• Yeşil ışık yanıp sönüyor: Pompa çalışıyor, sürekli akış modunda.
