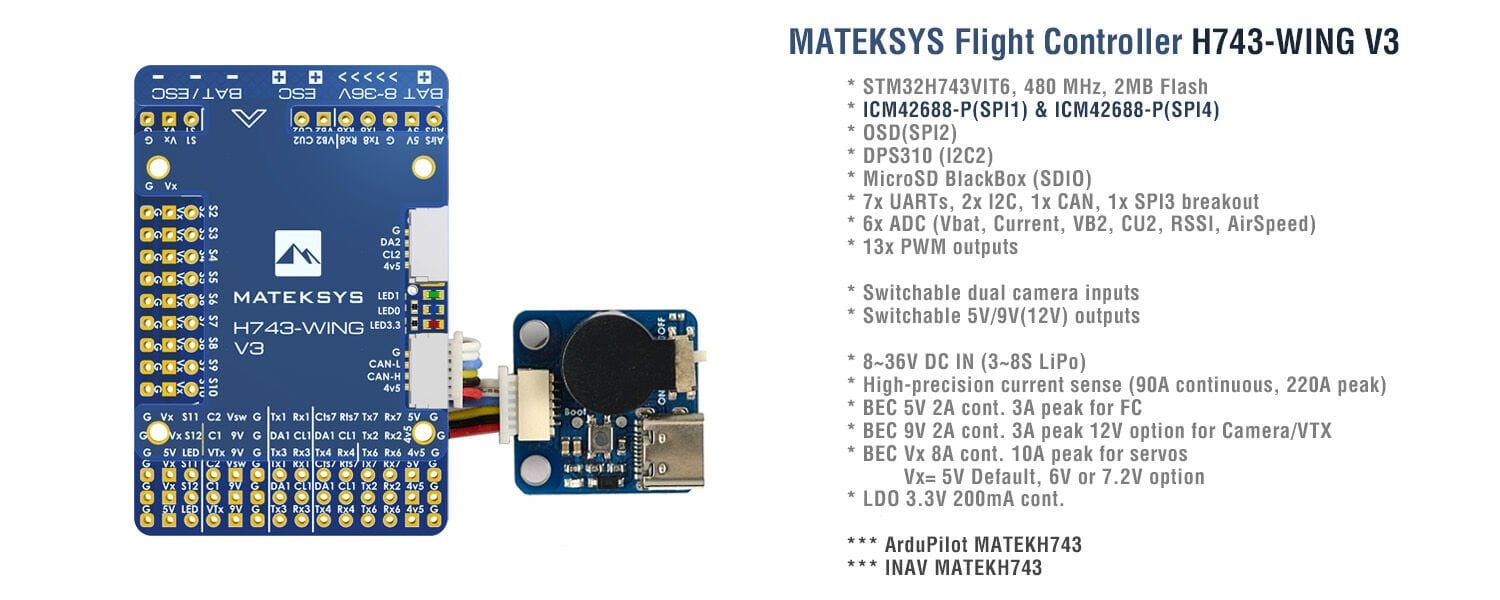

MATEK H743-WING V3

FC Özellikleri

• MCU: STM32H743VIT6, 480MHz, 1MB RAM, 2MB Flaş
• IMU: MPU6000 (SPI1) ve ICM42605 (SPI4)
• Baro: Infineon DPS310 (I2C2)
• Ekran Görüntüsü: AT7456E (SPI2)
• Blackbox: MicroSD kart yuvası (SDIO)
• Dahili ters çevirme özelliğine sahip 7x Uarts (1,2,3,4,6,7,8).
• 13x PWM çıkışı (“LED” pad dahil)
• 2x I2C
• 1x KUTU
• 6x ADC (VBAT, Akım, RSSI, Analog Hava Hızı, VB2, CU2)
• FC DURUMU için 3x LED (Mavi, Kırmızı) ve 3.3V göstergesi (Kırmızı)
• 1x SPI3 kopuşu
• Type-C (USB2.0) ile USB/Bip Genişletici
• Çift Kamera Girişi anahtarı
• Kamera/VTX güç anahtarı için 5V/9V(12V)
• Yüksek hassasiyetli Akım Algılama (90A sürekli, 220A tepe)
• Pil Voltaj Sensörü: 1K:10K (INAV'da Ölçek 1100, ArduPilot'ta BATT_VOLT_MULT 11.0)
• ADC VB2 gerilim bölücü: 1K:20K
• ADC AirSpeed ​​voltaj bölücü: 20K:20K
• Statik güç 160mA@5V

FC Yazılımı

• ArduPilot(ChiBiOS): MATEKH743
• İNAV: MATEKH743

PDB

• Giriş voltaj aralığı: 8~36V (3~8S LiPo) TVS korumasıyla
• 2x ESC güç pedi
• Akım Sensörü: 220A, 3.3V ADC (INAV'da Ölçek 150, ArduPilot'ta 66.7 A/V)
• Algılama direnci: 90A sürekli, 220A tepe.

BEC 5V çıkışı

• Uçuş kontrolörü, Alıcı, OSD, Kamera, Buzzer, 2812 LED_Şerit, Buzzer, GPS modülü, AirSpeed ​​için tasarlanmıştır
• Çıkış 5.15 +/- 0.1V DC
• Sürekli akım 2 Amper, 3A Tepe

BEC 9V /12V çıkış

• Video Vericisi, Kamera, Gimbal vb. için tasarlanmıştır.
• Sürekli akım 2 Amper, 3A Tepe
• Jumper pad ile 12V seçeneği

BEC Vx çıkışı

• Servolar için tasarlandı
• Voltaj ayarlanabilir, 5V Varsayılan, 6V veya 7.2V jumper ile
• Sürekli akım 8 Amper, 10A Tepe

BEC 3.3V çıkış

• Doğrusal Regülatör
• Sürekli akım: 200mA

Fiziksel

• Montaj: 30,5 x 30,5 mm, Φ4 mm, Φ3 mm Grommetler ile
• Boyutlar: 54 x 36 x 13 mm
• Ağırlık: USB genişletici ile 30g
• H743-WING-V3 3d adım dosyası

İçermek

• 1x H743-KANAT
• 1x USB(Tip-C)/Bip (Pasif buzzer) Genişletici
• USB genişletici için 1x 20cm JST-SH-6P - JST-SH-6P kablosu.
• CAN ve I2C portu için 2x 20cm JST-GH-4P - JST-GH-4P kablosu
• 1x Rubycon ZLH 35V 470uF kondansatör
• Dupont 2.54 pin   (Kart lehimlenmemiş olarak gönderilir)
