MATEK F405 WING V2

MATEK F405 WING V2

0 Puan - 0 Yorum
Stok Kodu
09.MDL.12.08.0023
Fiyat
4.583,33 TL + KDV
5.500,00 TL

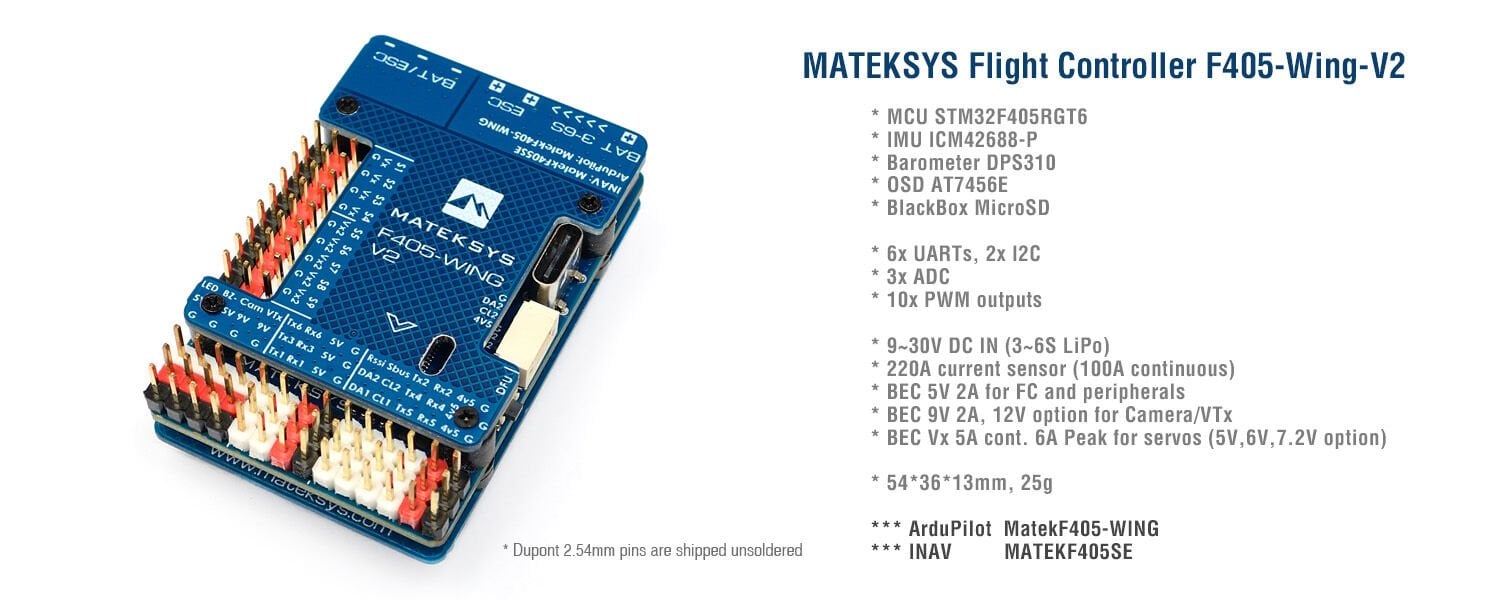

FC Özellikleri

  • MCU: STM32F405RGT6, 168MHz, 1MB Flaş
  • IMU: ICM42688-P
  • Baro: DPS310
  • Ekran Görüntüsü: AT7456E
  • Blackbox: MicroSD kart yuvası
  • 6x UART, 1x Softserial_Tx seçeneği (INAV)
  • 10x PWM çıkışları
  • 2x I2C
  • 3x ADC (VBAT, Akım, RSSI)
  • SBUS girişi için dahili invertör
  • USB Tip-C (USB2.0)

FC Yazılımı

  • ArduPilot: MatekF405-Wing (ArduPlane 4.4 veya daha yenisi)
  • INAV: MATEKF405SE (INAV 6.0 veya daha yenisi)

PDB

  • Giriş voltaj aralığı: 9~30V (3~6S LiPo) TVS korumasıyla
  • Akım Sensörü: 220A, 3.3V ADC  (INAV ölçeği 150, ArduPilot 66.7A/V)
  • Algılama direnci: 100A sürekli, 220A tepe
  • Pil Voltajı bölücü 1K:10K (INAV'da Ölçek 1100, ArduPilot'ta BATT_VOLT_MULT 11.0)

BEC 5V çıkışı

  • Uçuş kontrolörü, Alıcı, OSD, Kamera, Buzzer, 2812 LED_Şerit, Buzzer, GPS modülü, AirSpeed ​​için tasarlanmıştır
  • Sürekli akım: 2 Amper

BEC 9V /12V çıkış

  • Video Vericisi, Kamera, Gimbal vb. için tasarlanmıştır.
  • Sürekli akım: 2 Amper
  • Jumper pad ile 12V seçeneği
  • kararlı 9V/12V çıkış için giriş voltajı > çıkış voltajı +1V olmalıdır

BEC Vx çıkışı

  • Servolar için tasarlandı
  • Voltaj ayarlanabilir, 5V Varsayılan, 6V veya 7.2V seçenekleri
  • Sürekli akım: 5 Amper, 6A Tepe
  • kararlı Vx çıkışı için giriş voltajı > Vx voltajı +1V olmalıdır

BEC 3.3V çıkış

  • Harici 3.3V çevre birimleri için tasarlanmıştır
  • Doğrusal Regülatör
  • Sürekli akım: 200mA

Fiziksel

  • Montaj: 30,5 x 30,5 mm, Φ4 mm, Φ3 mm Grommetler ile

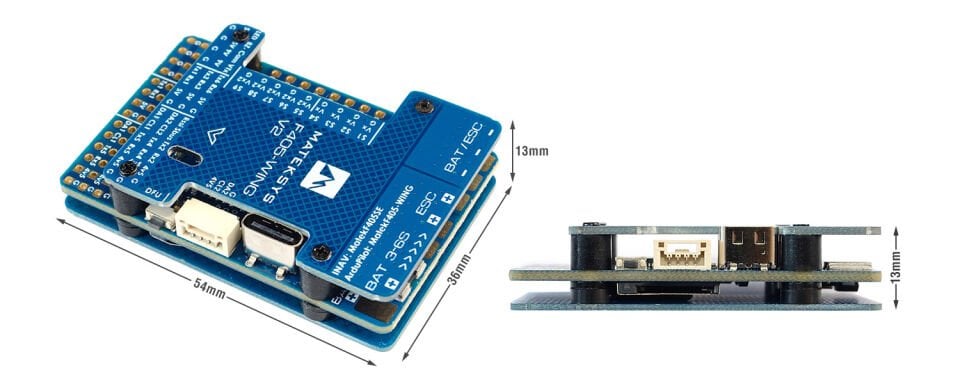

  • Boyutlar: 54 x 36 x 13 mm
  • Ağırlık: 25g

İçermek

  • 1x F405-Kanat-V2
  • I2C portu için 1x 20cm JST-GH-4P - JST-GH-4P kablosu
  • Dupont 2.54 pin   (Kart lehimlenmemiş olarak gönderilir)
