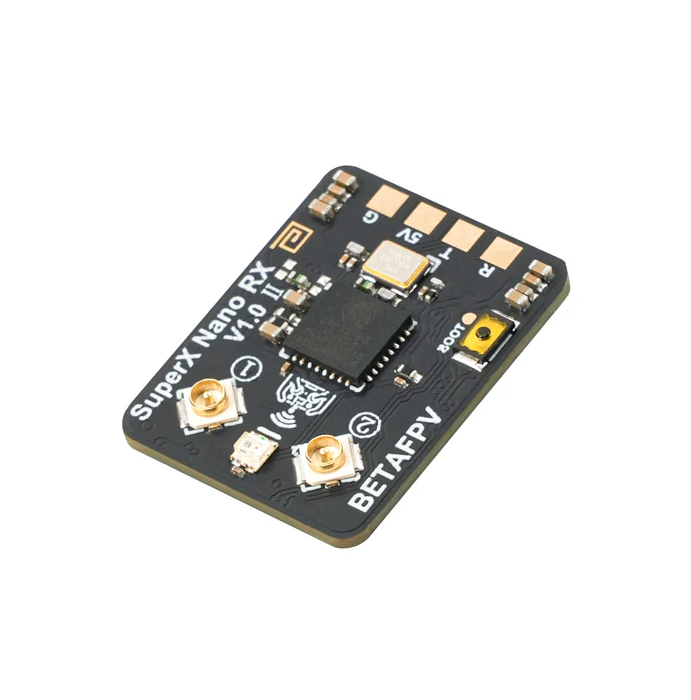

BETAFPV SUPERX RX NANO ALICI - ELRS 2.4G+915M

Semtech'in LR1121 RF çipleri ve Espressif'in ESP32-C3 işlemcisiyle güçlendirilmiş SuperX, BETAFPV'nin ilk Gemini Xrossband alıcısı olarak 900M (868/915MHz) ve 2.4G bantlarını LoRa ve inanılmaz 1000Hz FSK modlarıyla ustaca kullanıyor. Daha düşük bağlantıların başarısız olduğu yerlerde, sarsılmaz sinyal güvenilirliğiyle yarış kapılarını ve uzun menzilli ufukları fethedin. Herhangi bir uçuş senaryosunda hassas ayarlanmış performans için SuperX Nano'nun çift bant ustalığını veya SuperX Mono'nun bant değiştirme çevikliğini seçin.

Madde İşaretleri

• Semtech LR1121 RF çipleri + Espressif ESP32-C3
• LoRa ve inanılmaz 1000Hz FSK modları
• 900M Gemini, 2.4G Gemini ve 900M+2.4G GemX'i destekler.
• SuperX Nano: Zorlu RF ortamları için çift bant üstünlüğü
• SuperX Mono: Mikro yapılar için bant değiştirme özelliği
• Micro/Micro V2/Nano V2/SuperG TX modülleriyle uyumludur.
• Kompakt ve hafif

Teknik Özellikler

Diyagram

SuperX Nano Alıcı:

İkizler burcu

ExpressLRS GeminiGemini, 2.4GHz ve/veya 900MHz frekanslarında eş zamanlı olarak iletim yapmak için gerçek çeşitlilik donanımından yararlanarak RC kontrolünde devrim yaratıyor. Geleneksel sistemlerin aksine, Gemini çift bağımsız iletim/alıma zinciri kullanıyor ve yarış pistleri veya kentsel alanlar gibi zorlu ortamlarda üstün bağlantı kalitesi (LQ) sağlıyor.

Gemini üç mod sunar: 900M Gemini, 2.4G Gemini ve 900M+2.4G Gemini Xrossband (GemX). GemX ile artık performans özellikleri arasında seçim yapmanıza gerek kalmaz; 2.4GHz'in düşük gecikme süresini ve 900MHz'in uzun menzilini tek, kusursuz bir bağlantıda birleştirir.

Not: GemX modu çift bantlı bir verici gerektirir.

SuperX Nano: 900M+2.4G Çift Bant

Semtech'in çift LR1121 çipiyle güçlendirilen SuperX Nano Alıcı, üç modla tavizsiz sinyal güvenilirliği sunar: 900M Gemini (uzun menzilli penetrasyon), 2.4G Gemini (ultra düşük gecikme) ve 900M+2.4G GemX (eş zamanlı çalışma). Dahil edilen çift bantlı T antenler, frekans değiştirme sorunlarını ortadan kaldırırken, gelişmiş çeşitlilik işleme, RF zorlu ortamlarda kaya gibi sağlam bir kararlılık sağlar. Görev açısından kritik uygulamalar için tasarlanan bu ürün, tavizsiz performans talep eden rekabetçi yarışçılar, uzun menzilli kaşifler ve profesyonel hava fotoğrafçıları için en üst düzey çözümdür.

SuperX Mono: Bant Değiştirme Çevikliği

Kompakt ve hafif SuperX Mono Alıcı, çift bantlı antene sahip tek bir LR1121 çipi kullanarak 900M ve 2.4G arasında sorunsuz geçiş sağlar. Bu uygun fiyatlı çözüm, etkileyici 1000Hz paket hızlarını (FSK modunda) korurken olağanüstü bir değer sunarak, hem yakın mesafeli serbest stil hem de uzun mesafeli uygulamalarda çok yönlü performansa ihtiyaç duyan mikro yapılar ve bütçe bilincine sahip pilotlar için idealdir.

TX Uyumluluğu

SuperX vs. SuperD vs. Nano

BETAFPV ExpressLRS Alıcıları

FPV performansının en üst düzeye çıkarılması için doğru alıcıyı seçmek çok önemlidir. BETAFPV'ninExpressLRS ürün gamıHer pilot için özel çözümler sunuyoruz: ELRS Lite, Micro, Nano, SuperP, SuperD ve en yeni SuperX. Whoop yarışlarından uzun menzilli sinematografiye kadar, talep ettiğiniz düşük gecikmeli bağlantıları ve parazitlere karşı dayanıklı performansı tasarlıyoruz.

Yapılandırma

SuperX alıcısı şu anda CRSF/SBUS/SUMD protokollerini desteklemektedir. Aşağıda, Betaflight firmware uçuş kontrolcüsü ile bağlantısını ve pin yapılandırmasını tanıtmak için CRSF protokolü örnek olarak alınmıştır.

Bağlantı şeması:

JST SH konektörünün pin yapılandırması:

Not: Betaflight ve ExpressLRS farklı JST SH konnektör pin konfigürasyonları kullanır. Betaflight: 5V (V+), GND, RX, TX; ExpressLRS: GND, 5V (V+), TX, RX. Bağlantı için terminal kablolarını kullanırken lütfen sırayı kontrol edin.

Temel yapılandırma için uçuş kontrol cihazını Betaflight Configurator'a bağlayın. İlk olarak, "Port" sekmesinde, UART1 gibi uçuş kontrol cihazının seri portunu Seri Rx olarak etkinleştirin.

"Yapılandırma" sekmesinde, Alıcı Modunu Seri (UART üzerinden) ve Seri Alıcı Sağlayıcısını CRSF olarak ayarlayın.

Bağla

SuperX Alıcı, varsayılan bellenim olarak önceden ayarlanmış bir bağlama ifadesi olmadan ExpressLRS V3.x resmi protokolünü kullanır. Başarılı çalışma için, verici modülünün de önceden ayarlanmış bir bağlama ifadesi olmadan ExpressLRS V3.x veya daha yeni bir bellenim kullandığından emin olun.

1. Bağlantı moduna girmek için alıcıyı 1 saniyelik aralıklarla 3 kez kapatıp açın veya BOOT düğmesini 2 saniye basılı tutun.
2. RGB göstergesi iki kez turuncu renkte yanıp söner; bu, alıcının eşleştirme modunda olduğunu gösterir.
3. Uzaktan kumandayı veya verici modülünü alıcıyla eşleştirmek için yapılandırın. RGB göstergesi sürekli yanıyorsa, eşleştirme tamamlanmıştır!

Notlar:

● Bir kez eşleştirme yapıldıktan sonra, alıcı otomatik olarak kaydedilen eşleştirme ifadesini ve cihazı hatırlayacaktır. Cihazın daha sonra yeniden başlatılması, yeniden eşleştirme işlemine gerek kalmadan otomatik olarak eşleştirme işlemini gerçekleştirecektir.

● SuperX'e yazılım yüklediyseniz ve bağlama ifadesini yapılandırdıysanız, yukarıdaki yöntemi kullanarak bağlama işlemi gerçekleştiremeyeceksiniz. Lütfen verici modülü için de aynı bağlama ifadesini ayarlayın; bu, alıcının cihaza otomatik olarak bağlanmasını sağlar.

● Daha iyi sinyal alımı için iki anteni mümkün olduğunca birbirinden uzak yerleştirmeniz önerilir.

ExpressLRS hakkında daha fazla bilgi edinin.

ExpressLRS, RC uygulamaları için açık kaynaklı bir RC bağlantısıdır. Herkes bu projeyi şu adreste bulabilir: Github veya tartışmaya katılın Facebook Grubu.

Dosya

• Kullanım KılavuzuBETAFPV SuperX ELRS Gemini Xross Alıcısı için
• SuperX ELRS Gemini Xross Alıcısı için Firmware
• SuperX alıcısının yazılımını Passthrough veya WIFI üzerinden nasıl güncelleyebilirim?

• 868MHz, X150 veya LowBand paket hızlarını kullanırken GPS parazitini en aza indirmek için, özellikle 100mW telemetri gücünde, kesinlikle gerekli olmadıkça telemetri oranını 1:2 olarak ayarlamaktan kaçının.

  MAVLink veya 1:2 telemetri oranına ihtiyacınız varsa, lütfen SuperX alıcısını GPS'ten mümkün olduğunca uzağa yerleştirin ve uydu alımı sırasında alıcı antenini GPS'e doğru yönlendirmekten kaçının.

Paket

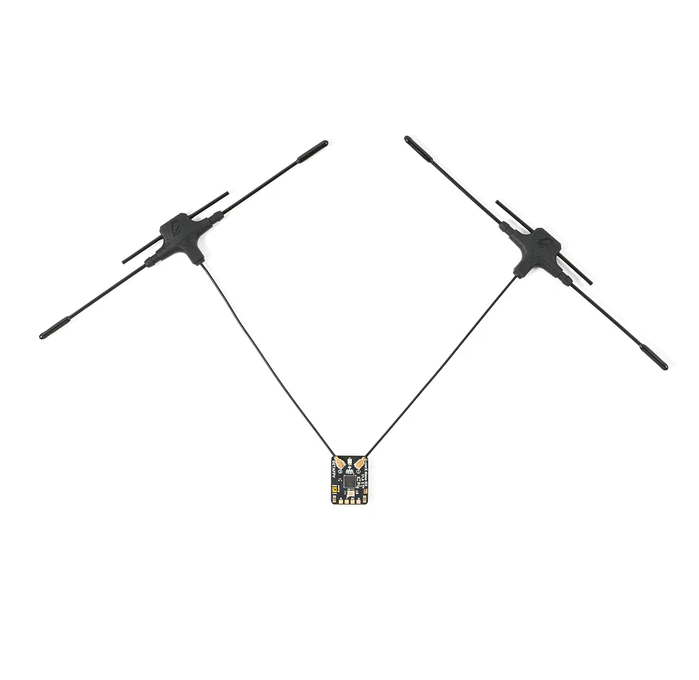

Ürün: SuperX ELRS Gemini Xross Alıcı - Nano

• 1* SuperX Nano Alıcı
• 2* Çift bantlı T anteni
• 1 adet SH1.0 Konnektör (Çift Uçlu)
• 2* Isıyla Daralan Boru
• 1* Kullanım Kılavuzu
