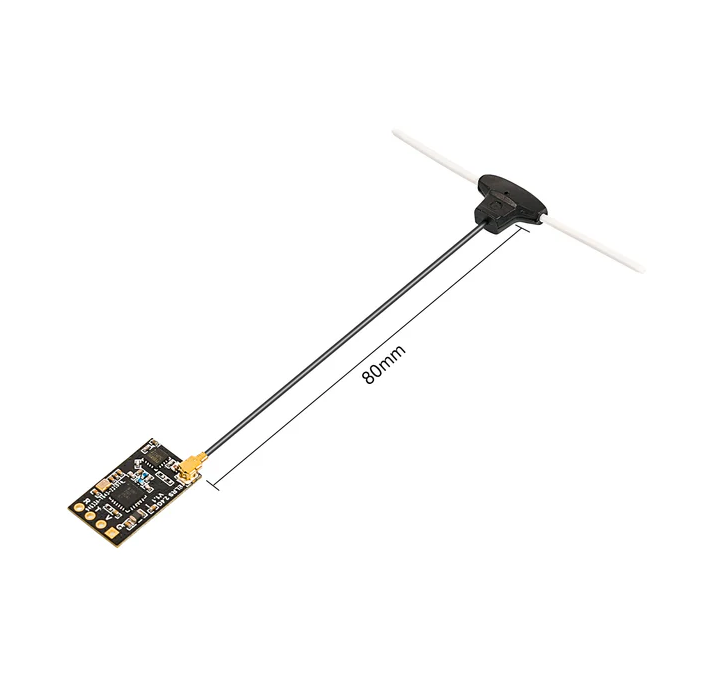

BETAFPV 2.4 GHz ELRS NANO ALICI 80MM

Teknik Özellikler

• Ağırlık: 0,7 g (sadece gövde)
• Boyut: 12mm*19mm
• Telemetri gücü: 20dbm (100mW, 2.4G Sürümü)
• Frekans bantları (2.4G sürümü): 2.4GHz ISM
• Frekans bantları (915MHz/868MHz versiyonu): 915MHz FCC/868MHz AB
• Giriş voltajı: 5V
• Anten konektörü: U.FL MHF

BETAFPV ExpressLRS Alıcıları

Dört pervaneli drone veya diğer RC modellerini uçurmak için uygun bir alıcı seçmek çok önemlidir. ELRS Lite, Nano, Micro ve en yeni SuperD dahil olmak üzere BETAFPV ExpressLRS Alıcıları, FPV uçuşu için pilotların gereksinimlerini büyük ölçüde karşılamaktadır.

Diyagram

Nano alıcı 2.4G sürümü:

Nano alıcı 868MHz/915MHz versiyonu:

Not: Şirketimiz tarafından üretilen Nano alıcı ve modülün ürün yazılımı sürümü şu anda ELRS 3.3.0'dır;
ELRS Yenilikçi ekibi resmi olarak 1.0.0 sürümünü yayınlamıştır, bu sürüme bağlı olarak bazı güncellemelerimiz bulunmaktadır:

• 2.4G Nano TX Modülü 500Hz yenileme hızını destekler;
• Nano modülündeki düğmeye 3 kez kısa süre basarak bağlantı durumuna geçin.

Müşterilerimizin modüllerinin ve alıcılarının ELRS sürümünü 3.3.0'a yükseltmelerini öneriyoruz. Önemli olan, modül ve alıcının aynı ELRS sürümünde olması gerektiğidir, aksi takdirde frekans eşleşmesi başarılı bir şekilde gerçekleşemez.

ELRS Nano Alıcısının (V3.3.0 Sürümü) yazılımını indirmek için tıklayın.

ExpressLRS hakkında daha fazla bilgi edinin.

ExpressLRS, RC uygulamaları için açık kaynaklı bir RC bağlantısıdır. Herkes bu projeyi şu adreste bulabilir:Github veya tartışmaya katılın Facebook Grubu.

ExpressLRS  aşağıdakilere dayanmaktadır:Semtech LoraRX için SX127x veya TX için SX1280 donanımı kullanılır. Hem hız, hem gecikme süresi hem de menzil açısından mümkün olan en iyi bağlantı performansını elde etmeyi amaçlar. 900 MHz'de maksimum 200 Hz paket hızı desteklenir. 2,4 GHz'de ise özel bir OpenTX yapısı ile şu anda inanılmaz bir 500 Hz hızı desteklenmektedir. Bu, ExpressLRS'yi uzun menzilli performans sunarken aynı zamanda mevcut en hızlı RC bağlantılarından biri haline getirir.

Giderek daha fazla tedarikçi, ELRS özellikli radyo vericisi, dahili ELRS alıcılı drone, JR bay veya Nano bay için ELRS TX modülü gibi farklı parçalarda ExpressLRS radyo protokolünü desteklemeye başlıyor. BETAFPV ekibi bu projeye katılıyor ve bir dizi ExpressLRS bileşeni sağlıyor.

Yapılandırma ve Bağlama

ExpressLRS, alıcı ve uçuş kontrol kartı arasında iletişim kurmak için Crossfire seri protokolünü (diğer adıyla CRSF protokolü) kullanır. Bu nedenle, uçuş kontrol kartınızın CRSF seri protokolünü desteklediğinden emin olun. Ardından, CRSF protokolünün nasıl kurulacağını göstermek için Betaflight yazılımına sahip uçuş kontrol kartını kullanacağız.

ELRS Nano alıcısı ile FC kartı arasındaki bağlantı aşağıda gösterilmiştir.

Betaflight Configurator'ın "Portlar" sekmesinde ilgili UART'ı (örneğin aşağıdaki UART3) Seri Alıcı olarak etkinleştirin.

"Yapılandırma" sekmesinde, "Alıcı" panelinde "Seri tabanlı alıcı"yı seçin ve protokol olarak "CRSF"yi seçin. Telemetri burada isteğe bağlıdır ve bu iletim yuvaları telemetri için kullanıldığından, kumandanızın güncelleme hızını düşürecektir.

Nano alıcı, üç kez açılıp kapatılarak eşleştirme durumuna geçebilir.

• Nano alıcıyı üç kez takıp çıkarın;
• Alıcının eşleştirme modunda olduğunu gösteren LED'in hızlı bir şekilde iki kez yanıp söndüğünden emin olun;
• RF TX modülünün veya radyo vericisinin, bağlama darbesi gönderen bağlama durumuna girdiğinden emin olun;
• Alıcının ışığı sürekli yanıyorsa, bağlantı kurulmuştur.

Not: Bir kez eşleştirme işlemi yapıldığında alıcı eşleştirme bilgilerini saklayacaktır. Cihazı yeniden çalıştırdığınızda bağlantı otomatik olarak başarıyla kurulacaktır.

BETAFPV ELRS Nano alıcı kullanım kılavuzu indirme.

BETAFPV'nin ExpressLRS 2.4G alıcısı için tasarlanan bu katlanabilir TPU tutucular, tarafından üretilmiştir.Ridwan HughesYeniden kullanılabilir ve kolayca yazdırılabilir olması için.Thingiverse'den STL dosyasını indirin..

Paket

• 1 * BETAFPV ELRS Nano alıcı
• 1 * BETAFPV T anteni
• 2 * Yedek ısıtmalı büzme borusu
• 4 adet 30awg silikon bağlantı kablosu (1 siyah, 1 kırmızı, 1 beyaz, 1 sarı)
• 1 * pin başlığı 1x4
• 1 * Nano alıcı kullanım kılavuzu
