BETAFPV 2.4 GHZ 14 KANAL ELRS PWM ALICI

Madde İşaretleri

• 14 PWM kanalına sahip bu alıcı, farklı uygulamalar için uygundur. 14 adede kadar servo motoru çalıştırabilir, bu da daha karmaşık ve hassas kontrol imkanı sağlar. Ayrıca, barometre, akım sensörü vb. gibi harici sensörler de desteklenmektedir.
• En yeni resmi ExpressLRS tabanlı, iki tam RF alıcı zincirine ( çift SX1280/SX1281 veya çift SX1276'ya atıfta bulunarak ) sahip gerçek bir çeşitlilik alıcısı . ExpressLRS V3.3 bellenimiyle birlikte gelir.
• TCXO (sıcaklık dengelemeli kristal osilatör) içine yerleştirilmiş olup, son derece hassas bir saat kaynağı için iki RF çipi tarafından paylaşılmaktadır. Aşırı sıcaklıklara ve soğuktan etkilenmeden, uzun menzilli uçuşlar için sürekli olarak doğru frekans çıkışı sağlayabilir.

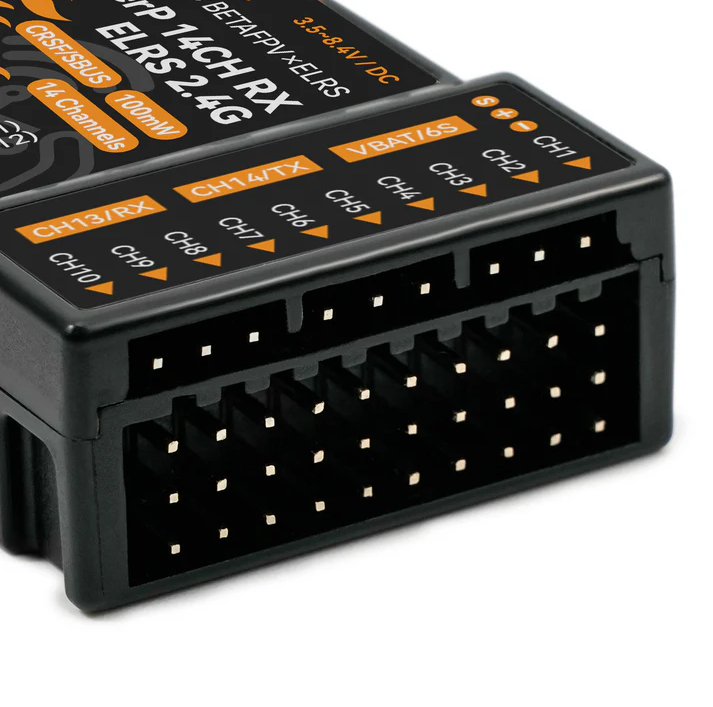

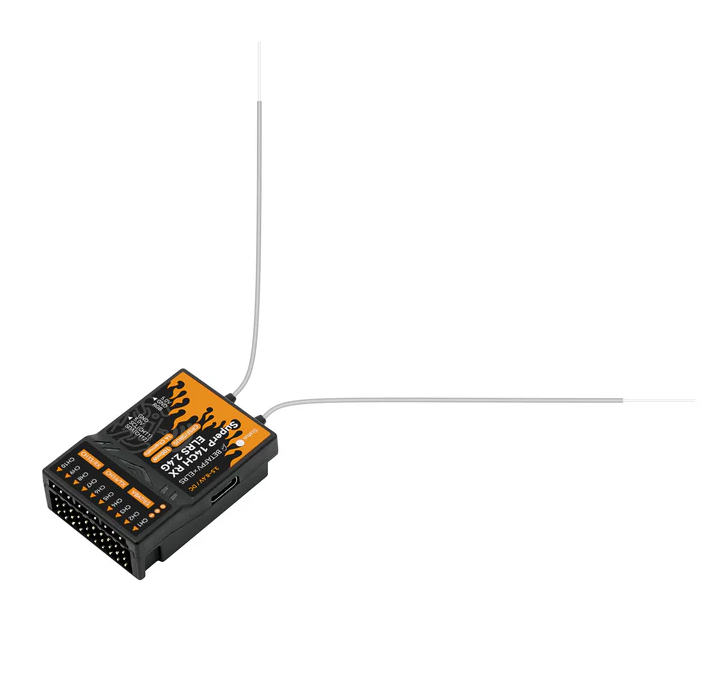

• İyi bir sinyal iletimi için iki anten çok yönlü bir sinyal oluşturacaktır. Daha iyi bir sinyal elde etmek için antenlerin ayrı ve dikey olarak yerleştirilmesi önerilir.
• Arıza emniyet fonksiyonunun desteğiyle, RC modellerinin kontrol dışına çıkmasını önleyebilir.

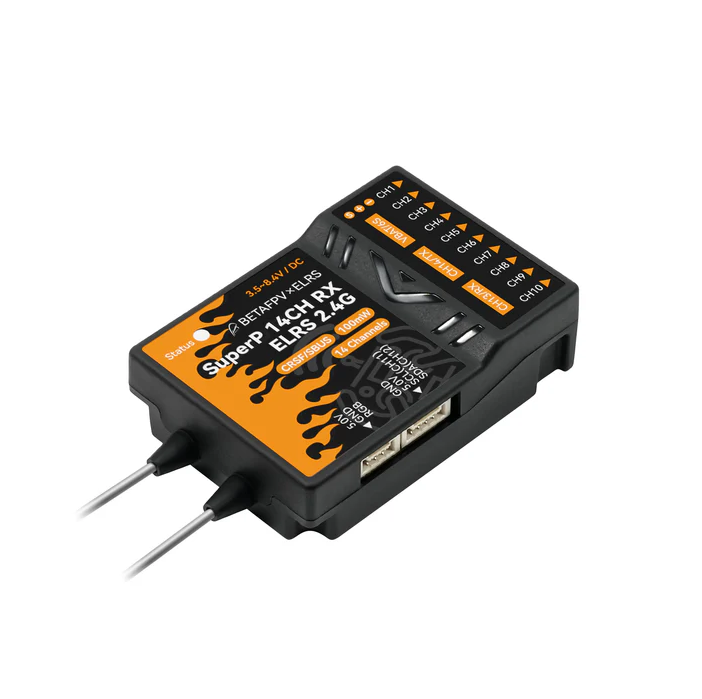

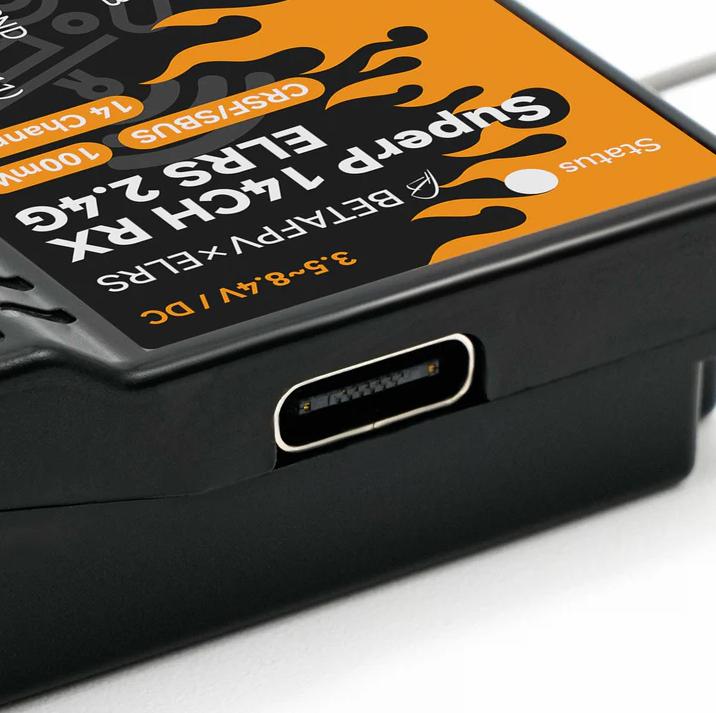

• Bir adet Type-C USB portu ayrılmış olması, pilotların yazılım güncellemesi yapmasını kolaylaştırır. Tak ve çalıştır tasarımı, kullanımını son derece kolay ve kullanıcı dostu hale getirir.
• 900 MHz radyo sistemi, daha düşük frekansı nedeniyle daha yüksek kırınım yeteneği sergilerken, 2,4 GHz sistemler yönlü olma eğilimindedir ve binalar, bitki örtüsü veya nemden kaynaklanan zayıflamaya karşı hassastır.

Özellikler

• Ürün: BETAFPV SuperP 14 Kanallı Çeşitlilik Alıcısı | ELRS 2.4GHz/915MHz/868MHz
• MCU: ESP32 Pico D4 + 2*SX1280/SX1281 + 2*AT2401C (2.4GHz)
• MCU: ESP32 Pico D4 + 2*SX1276 (915MHz/868MHz)
• Telemetri Gücü: 20dBm/100mW (2.4GHz), 17dBm/50mW (915MHz/868MHz)
• Frekans Bantları: 2.4GHz ISM, 915MHz FCC/868M AB
• Nominal Akım: 180mA@5V (2.4GHz), 140mA@5V (915MHz/868MHz)
• Ağırlık: 15,5 g (2,4 GHz), 15,8 g (915 MHz/868 MHz)
• Varsayılan Ürün Yazılımı Sürümü: ExpressLRS V3.3.0
• Seri Çıkış Protokolü: PWM, CRSF veya SBUS
• Anten: 2* U.FL Anten
• Boyutlar: 46,9 mm * 32,7 mm * 14,6 mm
• Gerilim Dedektörü Aralığı: 1~6S
• Giriş Voltajı: 3,5V~8,4V DC
• PWM Kanalı: 14 Kanal
• Uyarlanabilir RC Model Türleri: Çok rotorlu dronlar, sabit kanatlı uçaklar, helikopterler, RC arabalar, RC tekneler vb.

Hızlı Yükseltme İşlemini Tekrarlayın

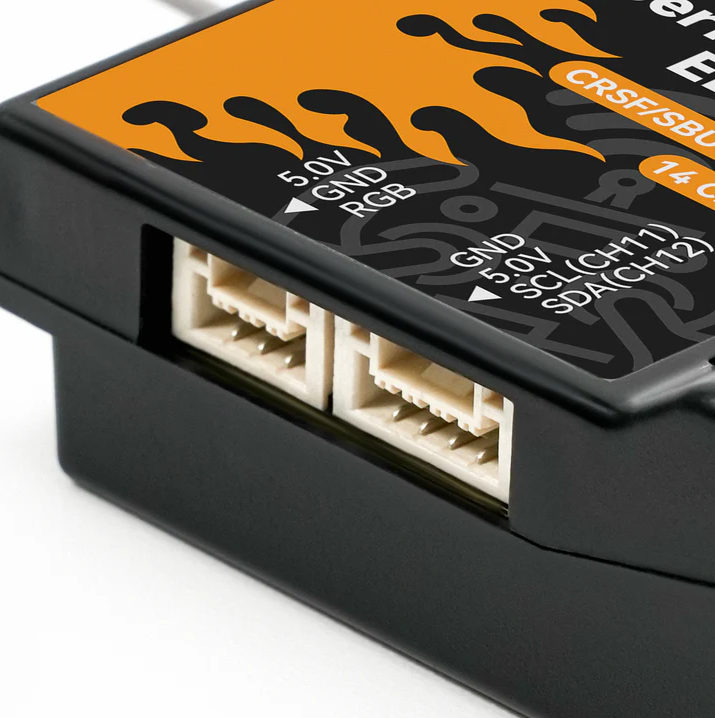

BETAFPV SuperD True Diversity Receiver ve Micro Receiver'ı temel alan SuperP 14CH Diversity Receiver, bu cihazların iyi özelliklerini bünyesinde barındırıyor. Örneğin, 14 PWM kanalı, iki anten, çift alıcı zinciri, TCXO osilatör vb. Ayrıca, barometre gibi daha fazla harici sensör için bir I2C seri portu ve RGB ışık şeridi için ayrılmış 3 pinli bir port bulunuyor. Bu iyi özelliklerin birleşimiyle SuperP RX, kullanıcılar için istikrar ve güvenilirlik sağlıyor.

Uyumlu Modeller

ExpressLRS alıcı protokolü, çok rotorlu insansız hava araçları, sabit kanatlı uçaklar, helikopterler, uzaktan kumandalı arabalar, uzaktan kumandalı tekneler vb. gibi daha birçok modelde yaygın olarak kullanılabilir. İki anten ve çift alıcı zinciri tasarımı, uzun menzilli uçuş ve hava fotoğrafçılığı gereksinimlerini büyük ölçüde karşılar.

Daha iyi sinyal almak için antenin ayrı ve mümkün olduğunca dikey olarak yerleştirilmesi önerilir.

TCXO hakkında daha fazla bilgi edinin

SuperP 14 Kanallı Çeşitlilik Alıcısı, süper hassas bir saat kaynağı için iki RF çipi tarafından paylaşılan dahili bir TCXO'ya (sıcaklık kompanzasyonlu kristal osilatör) sahiptir. İki RF çipi ve PA+LNA içeren gerçek çeşitlilik alıcısı, çalışırken büyük miktarda ısı üretir. Yüksek kaliteli TCXO ile, aşırı sıcaklıklara ve soğuğa karşı hiçbir endişe duymadan dayanabilir ve uzun menzilli uçuşlar için sürekli olarak doğru frekans çıkışı sağlayabilir. TCXO hakkında daha fazla bilgi edinmek için tıklayın.

Diyagram

SuperP 14CH Diversity Receiver'ın şeması aşağıdadır.

Aşağıda SuperP 14CH Diversity Receiver için RGB durum göstergesi yer almaktadır.

Aşağıdaki resim , paket hızına karşılık gelen 2.4 GHz sürümü için RGB ışık rengini göstermektedir .

Aşağıdaki resim , paket hızına karşılık gelen 915 MHz ve 868 MHz sürümleri için RGB ışık rengini göstermektedir .

Not: F1000 ve F500, FLRC modunda paket hızlarıdır ve daha hızlı modülasyon ve daha düşük gecikme süresi sağlar, ancak aynı zamanda normal LoRa moduna göre daha kısa alım mesafesine sahiptir. Bu mod yarışçılar için idealdir.

D500 ve D250, DVDA (Deja Vu Diversity Aid) modundaki paket hızlarıdır. Bu mod, FLRC modunun F1000 veri paketi hızında çalışarak, aynı veri paketini birden fazla kez göndererek karmaşık girişim durumlarında daha iyi bağlantı sağlar. D500 ve D250, aynı veri paketinin sırasıyla iki ve dört kez gönderildiğini gösterir .

D50, ELRS 900M'de özel bir moddur. 200 Hz LoRa modunda paketleri dört kez tekrarlı olarak gönderir. Alım mesafesi 200 Hz'ye eşdeğerdir.

100Hz Full, LoRa modunun 200Hz paket hızlarında 16 kanallı tam çözünürlüklü çıkış elde edebilen moddur. Alım mesafesi 200Hz'e eşdeğerdir.

Bağlantı Noktası Yapılandırması

WiFi modu üzerinden yapılandırma sayfasına girin.

• Alıcıyı açın ve herhangi bir verici cihaza bağlanmadan 60 saniye bekleyin;
• RGB göstergesi yavaşça yeşil renkte yanıp sönmeye başladığında, alıcının WiFi'si etkinleştirilmiş demektir;
• Cep telefonu veya bilgisayar üzerinden WiFi'ye bağlanın (WiFi adı: ExpressLRS RX, şifre: expresslrs );
• Lütfen şu web adresini açın: http://10.0.0.1/hardware.html

Yapılandırma sayfasında kullanıcılar PWM pini, CRSF pini, I2C pini vb. ayarlayabilirler. Pin numarası belirtilen kanallara karşılık gelir. Çip G/Ç fonksiyon tablosuna bakabilirsiniz.

Not: Lütfen diğer fonksiyon pinlerinde değişiklik yapmayın.

Not: VBAT, 1~6S pil voltajı algılamayı destekleyen pil voltajı algılama portudur.

RX cihazı CRSF çıkışı kullanacak şekilde yapılandırıldığında, CH13 RX, CH14 ise TX olur.

RX cihazı SBUS çıkışı kullanacak şekilde yapılandırıldığında, CH13'ün çıkışı olmaz ve CH14 SBUS olur.

Alıcının CH11 ve CH12 portları fabrika varsayılan ayarlarıyla I2C seri portları olarak yapılandırılmıştır. Bu aşamada CH13, CH11 olur ve CH14, CH12 olur.

Bağlama Prosedürü

SuperP 14CH  Diversity Receiver'ın varsayılan bellenimi ExpressLRS V3.3.0 protokolünü kullanır ve önceden ayarlanmış bir bağlama ifadesi içermez. Bu nedenle, verici modülünün bellenim sürümü ExpressLRS V3.0.0 veya daha yeni sürümler olmalıdır. Hem alıcı hem de verici modülünde herhangi bir bağlama ifadesi bulunmamalıdır.

• Alıcıyı 3 kez açıp kapatın, her adımda bağlama moduna girmek için 2 saniye bekleyin;
• Gösterge turuncu renkte iki kez hızlı bir şekilde yanıp sönmeye başladığında, alıcı eşleştirme modundadır;
• Alıcıyla eşleştirmek için radyo veya verici modülünün eşleştirme moduna girin; Gösterge sürekli yanıyorsa, cihazın başarıyla eşleştirildiğini gösterir.

Not: Cihaz başarıyla eşleştirildikten sonra, alıcı cihazı kaydedecek ve gelecekteki eşleştirmeler otomatik olarak gerçekleşecektir. Eşleştirme işlemini tekrar yapmanıza gerek kalmayacaktır.

Arıza Emniyeti ve Kanal Çıkış Ayarları

Ayar yöntemi aşağıdaki gibidir:

• Alıcı cihaz açıldıktan sonra, uzaktan kumandayı bağlamadan 60 saniye bekleyin.
• RGB göstergesi yeşil renkte yavaşça yanıp sönmeye başlar ve alıcı otomatik olarak WiFi'yi açar (WiFi adı: ExpressLRS RX, WiFi şifresi: ExpressLRS).
• Cep telefonu veya bilgisayar kullanarak WiFi ağına bağlanın ve model sayfasına ulaşmak için tarayıcınızla http://10.0.0.1 adresine giriş yapın.

Arıza emniyet ayarları aşağıdaki gibidir: Kontrol dışı koruma değeri girildiğinde ve sistem kontrol dışına çıktığında servo motorun çıkış değeri elde edilebilir.

Not: "Geri Al" seçeneğine tıklamayın.  "750us" seçeneğine tıklarsanız, arıza emniyet değeri yarıya indirilmelidir.  Arıza emniyet değeri 1500'den büyük olduğunda, mod otomatik olarak "Açma/Kapama" moduna geçecektir.

Kanal çıkış ayarları aşağıdaki gibidir: İstediğiniz modu açılır menüden seçin; aşağıda tüm çıkış modlarının açıklamaları yer almaktadır.

• 50-400Hz: çıkış PWM sinyal frekansı
• 10 kHz Görev: Mikro motorları doğrudan çalıştırmak için kullanılır.
• AÇIK/KAPALI: yüksek seviye veya düşük seviye çıkış
• Seri TX/RX: Seri iletişim portu

Aşağıda I2C/CRSF/SBUS çıkış ayarları belirtilmiştir:

• I2C çıkışı: Kanal 11'i I2C SCL'ye ve kanal 12'yi I2C SDA'ya ayarlayın.

• CRSF/SBUS çıkışı: 13. kanalı seri RX'e veya 14. kanalı seri TX'e ayarlayın.

• Seçenekler sayfasından baud hızını ayarlayın (SBUS seri protokolü baud hızını ayarlayamaz).

• CRSF/SBUS çıkışının ayarlarını tamamlamak için "KAYDET VE YENİDEN BAŞLAT" seçeneğine tıklayın.

Not:  Alıcı CRSF çıkışı kullanacak şekilde yapılandırıldığında, CH13 alıcı (RX) ve CH14 verici (TX) olur;  alıcı SBUS çıkışı kullanacak şekilde yapılandırıldığında, CH13'ün çıkışı olmaz ve CH14 SBUS olur.

BETAFPV ExpressLRS Serisi

ExpressLRS, RC uygulamaları için açık kaynaklı bir RC bağlantısıdır. Herkes bu projeyi şu adreste bulabilir: Github veya tartışmaya katılınFacebook GrubuDört pervaneli drone veya diğer RC modellerini uçurmak için uygun bir alıcı seçmek çok önemlidir.BETAFPV ExpressLRS AlıcılarıFPV uçuşu için pilotların gereksinimlerini büyük ölçüde karşılar.

ExpressLRS hakkında daha fazla bilgi edinin.

ExpressLRS, RC uygulamaları için açık kaynaklı bir RC bağlantısıdır. Herkes bu projeyi şu adreste bulabilir: Github veya tartışmaya katılın Facebook Grubu.

SSS

• BETAFPV SuperP 14CH  Diversity Receiver kullanım kılavuzu indirilmeye hazır.
• SuperP ELRS 2.4GHz/915MHz/868MHz Çeşitlilik Alıcısı için Firmware dosyasını indirin.
• Bu alıcı yalnızca 3,5~8,4V güç kaynaklarını kabul edebilir; bu da çoğu servo uygulamasının gereksinimlerini karşılar. Bu nedenle, 2S veya üzeri bir pilin, alıcıya bağlanmadan önce bir BEC kullanılarak 5V'a dönüştürülmesi gerekir.
• Y-kablo, güç giriş/çıkış noktasının elektrik fişi tarafından işgal edilmesini önlemek için kullanılır. Kablonun bir ucu servo motora, diğer ucu ise güç kaynağına bağlanır.
• VBat voltaj ayarlama yöntemi.
• SuperP 14 Kanallı Çeşitlilik Alıcısı için Video.

Paket

• 1 * SuperP 14 Kanallı Çeşitlilik Alıcısı (2.4GHz/915MHz/868MHz)
• 2 adet 150 mm Monopol Anten (2,4 GHz)
• 2 * 150 mm Dipol T Anten (915 MHz/868 MHz)
• 1 * GH2.0 3 Pinli Kablo
• 1 * GH2.0 4 Pinli Kablo
• 1 * Servo için Y Ayırıcı Kablo
• 1 * Gerilim Test Kablosu
• 1 * Kullanım Kılavuzu
