BEITIAN BN-880Q GPS

Açıklama:

Marka adı: Beitian

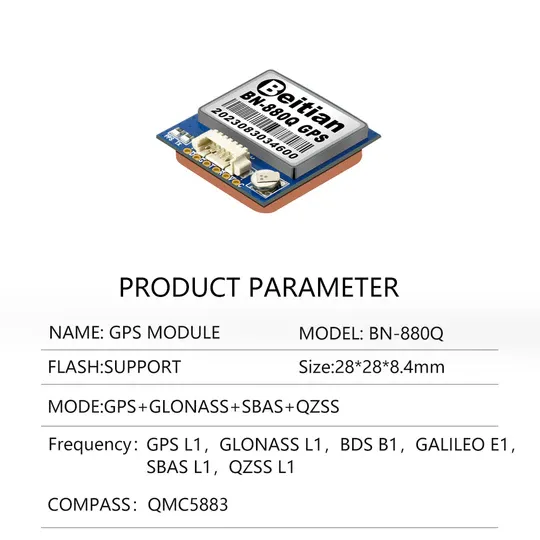

Öğe adı: BN-880Q GPS + Glonass anten modülü

Çip özellikleri: U 8 çip

Frekans: L1 L1, GLONASS L1, BEIDOU B1,GALILEO E1, SBAS L1, QZSS L1

Çalışma modu: GPS, GLONASS, BEIDOU, GALILEO, SBAS ve QZSS (varsayılan GPS + GLAONASS + SBAS + QZSS)

Kanal: 72 arama kanalı

Alma hassasiyeti: Track -167dBm, Recapture -160dBm, soğuk start -148dBm, sıcak start -156dBm.

Hassas yatay doğruluk 2.0 m CEP 2D RMS SBAS yardımı (açık alan)

Hız doğruluğu: 0.1 m/s 95%(SA kapalı)

Zaman doğruluğu: 1us

Başlangıç zamanı: soğuk başlangıç 26s/sıcak başlangıç 25s/sıcak başlangıç 1s

Çıkış verileri: Baud hızı 4800bps-921600bps, varsayılan 9600bps

Çıkış seviyesi: TTL

Çıkış protokolü: NMEA-0183 veya UBX, varsayılan NMEA-0183 protokolü

NMEA cümleleri: RMC, VTG, GGA, GSA, GSV, GLL

Güncelleme frekansı: 1Hz-10Hz, varsayılan 1Hz

Flaş: 4M flaş, yapılandırma değiştirilebilir ve güç kapatıldıktan sonra kaybolmaz

Çalışma limiti: yükseklik 50,000m max; Hız 515 m/s maksimum yerçekimi ivmesi 4g max

Güç tüketimi voltajı: DC 3.0V-5.5V, tipik: 5.0V

Akım: Normal 50mA@5.0V

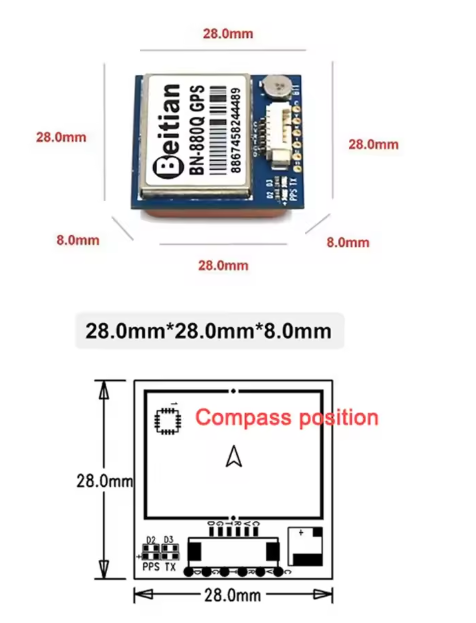

Boyutu: 28mm * 28mm * 8mm

Ağırlık: 12g

Bağlayıcı: 1.25 pitch 6pin taşıyıcı

Çalışma sıcaklığı: -40 ~ + 85

Depolama sıcaklığı: -40 ~-+ 105

Gösterge ışığı: TX ışığı-güç açıkken yanıp sönen mavi ışık, veri çıkışı olduğunu gösterdi

PPS ışığı-yerleştirilmediğinde ışık yanmıyor; 3D konumlandırmadan sonra yanıp sönmeye başlar.

Pusula: dahili elektronik pusula ile pusula QMC5883

BN-880Q GPS entegre modül

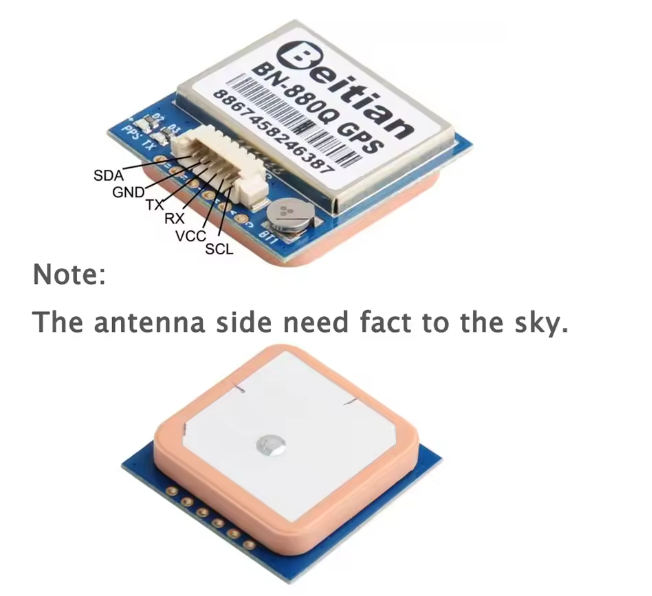

Modülün pimleri:

1. SDA.

2. GND, zemin.

3. TX, modülün veri çıkışı.

4. RX, modülün veri girişi.

5. VCC, 3.0V-5.5V.

6. SCL.

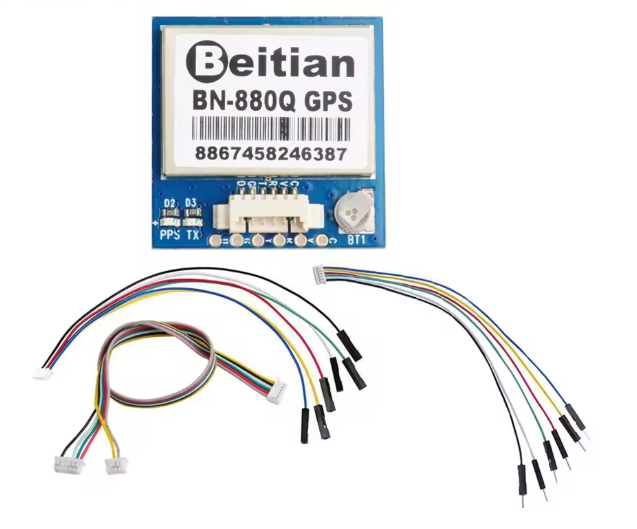

Paket içerir:

1 X BN-880Q GPS modülü QMC5883L pusula

1x15cm çift uçlu XH1.25 kablo

1X 1.25mm 6P erkek dupont tel

1X1.25mm 6P kadın dupont tel
